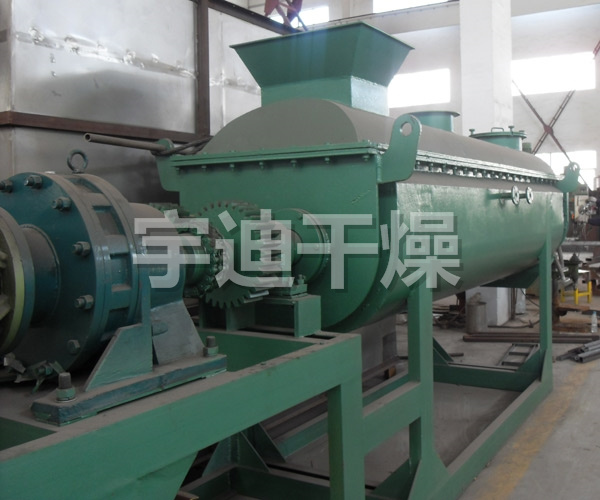

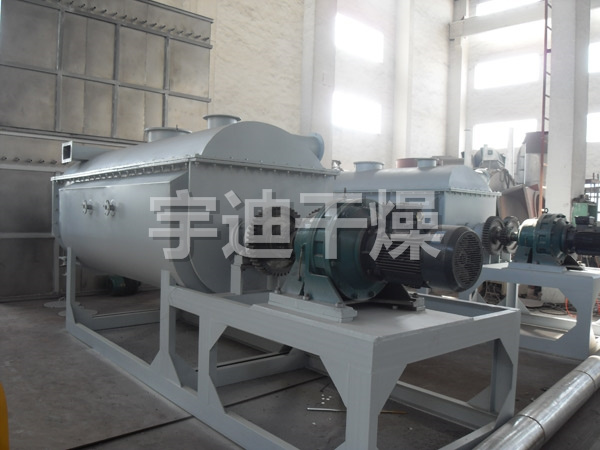

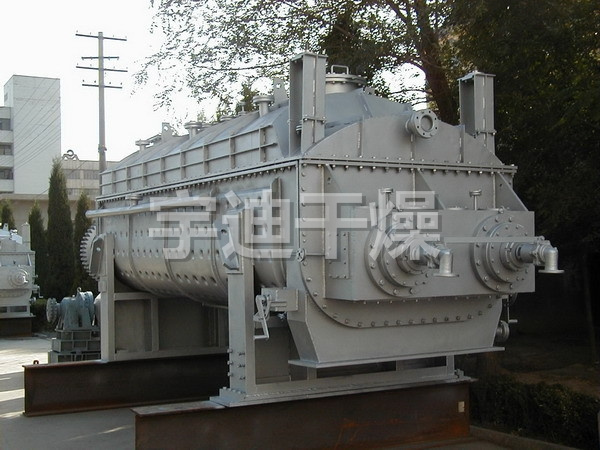

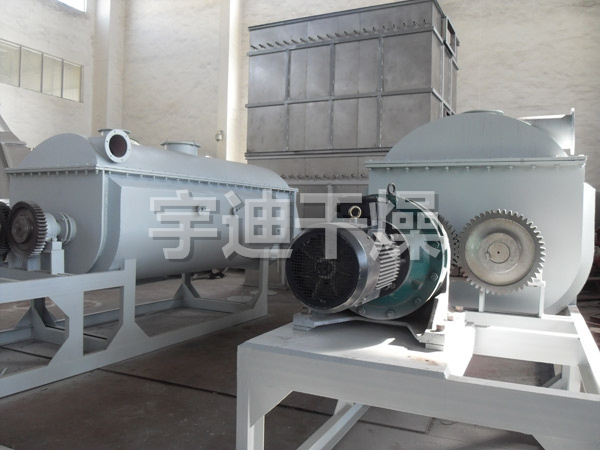

KJG空心桨叶干燥机

概述

　　桨叶干燥机是一种使物料(有机、无机的颗粒或粉状物料)直接与旋转的空心楔型加热件接触进行热传递的干燥机。它不需要空气作为加热介质，所用的空气仅仅是一种载体，目的是把蒸发出的蒸汽带走。

工作原理

◆浆叶式干燥机是一种以热传导为主的卧式搅拌型干燥机，其主体结构为，带有夹套的W型壳内装有成对的空心低速回转中空轴，轴上焊接若干搅拌中空叶片，夹套和空心搅拌片内均通以热载体，两种加热面同事对物料加热，因此，该机型比一般传导式干燥机具有突出的传热速率，按需要，本形式干燥机可设计成双轴或多轴式。

◆热风通常由干燥机中部送入，通过呈搅拌状态的物料层表面，从另一侧排出。双轴浆叶干燥机内部。加热介质可以用蒸汽、热水，或高温导热油。

特点

◆典型的传导干燥方式，热效率高，比通常的对流干燥节能30%~60%以上。

◆搅拌桨叶内部也通入蒸汽，故干燥机的单位体积传热面积较-般间接传热干燥机大。

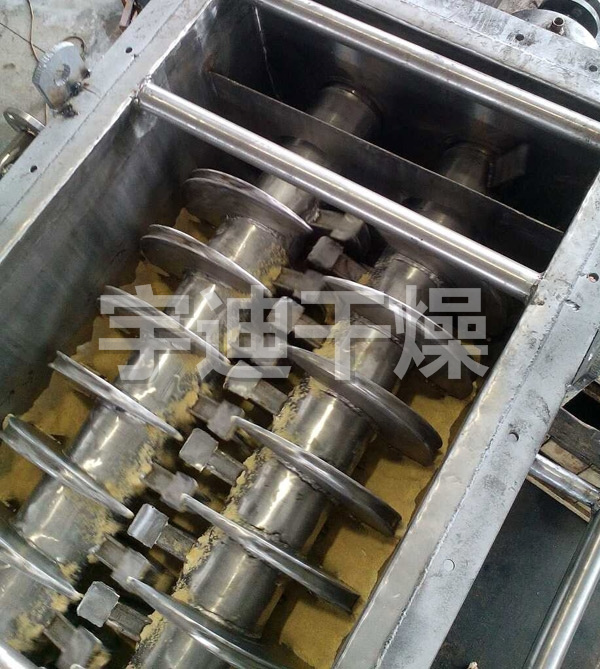

◆空心楔形柴叶相向旋转，叶片的两个斜面反复搅拌、压缩、松弛并推进物料，这种相向运动使叶面具有独特的自洁作用，加热面不断获得更新，从而使该机型的传热系数高于其他任何传导干燥方式。

◆由于加热面具有独特的自洁作用，不必返干料，就可以利处理大多数高含水或粘性膏状物料，应用范围此一般传导式干燥设备广泛。

◆由于所需热量全部由空心叶片和夹套供给，为了降低非湿度，只补充少量热空却呵，粉尘夹带极少，尾气处理较容易。

◆物料滞留时间调整方便，可处理高含水物料，也可获得极低含水的物料。

◆干燥机内存料量很高，约为简体容积的70~80%，单位容积的有效热面积，远高于一般传导式干燥设备，设备紧凑，体积小，占地面积小。

◆可以方便的与其他干燥方式组合成高效的干燥机组，发挥各自优势，获取最好的经济技术指标。如桨叶—盘干机组合，提高综合干燥速率，桨叶—蒸气回转筒组合，大批量连续处理高水分或粘性物料。

◆可在真空状态下操作，可回收溶剂，也可完成高沸点粘稠物料的挥发物蒸发脱出作业。

适应物料

◆无机化工行业：纳米级超细碳酸钙、油墨钙、造纸钙、牙膏钙、含镁碳酸钙、轻质碳酸钙、湿法活性碳酸钙、碳酸镁、氧化镁、氢氧化镁、磷石膏、硝酸钙、硫酸钙、高岭.土、碳酸钡、碳酸钾、铁黑、铁黄、铁绿、铁红、纯碱、氮磷钾复合肥、膨润土、白碳黑、碳黑、氧化氟化钠、氰化钠、氢氧化铝、拟薄水铝、分子筛、皂素、碳酸钴、硫酸钴、草酸钴等。

◆有机化工行业：靛蓝、染料有机红、染料有机黄、染料有机绿、染料有机黑、聚烯烃粉体、聚碳酸酯树脂、高(低)密度聚乙烯、线型低密度聚乙烯、聚缩醛颗粒、尼龙6、尼龙66、尼龙12、醋酸纤维、聚苯硫醚、丙烯基树脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚等。

◆冶炼行业：镍精矿粉、硫精矿粉、铜精矿粉、锌精矿粉、金阳极泥、银阳极泥、DM促进剂、焦油脱酚等。

◆环保行业：城市生活污泥、工业污泥、PTA污泥、电镀下水污泥、锅炉烟灰、制药厂废渣、糖厂废渣、味精厂废渣、煤灰等。

◆饲料行业：酱油渣、骨基饲料、酒糟、食品下角料、苹果渣、桔子皮、豆粕、鸡骨饲料、鱼粉、饲料添加剂、生物渣泥等。

◆食品、医疗行业：淀粉、可可豆、玉米粒、食盐、变性淀粉、药品、杀菌剂、蛋白、阿维菌素、药用氢氧化铝、青霉素中间体、邓盐、咖啡因。

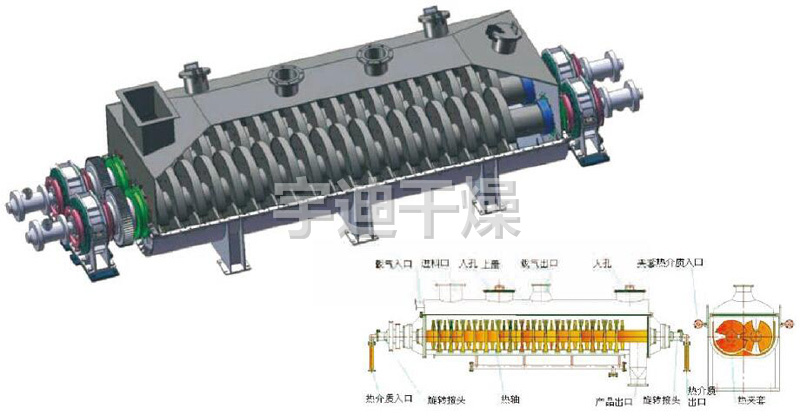

流程图

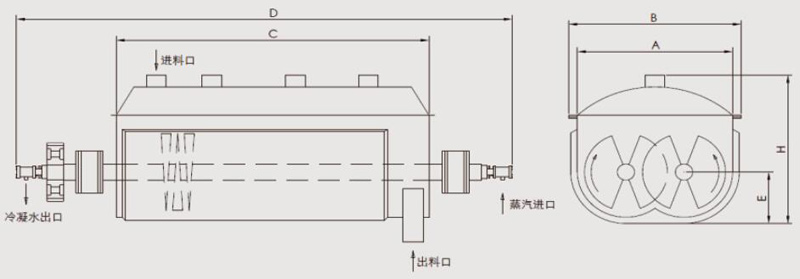

结构示意图

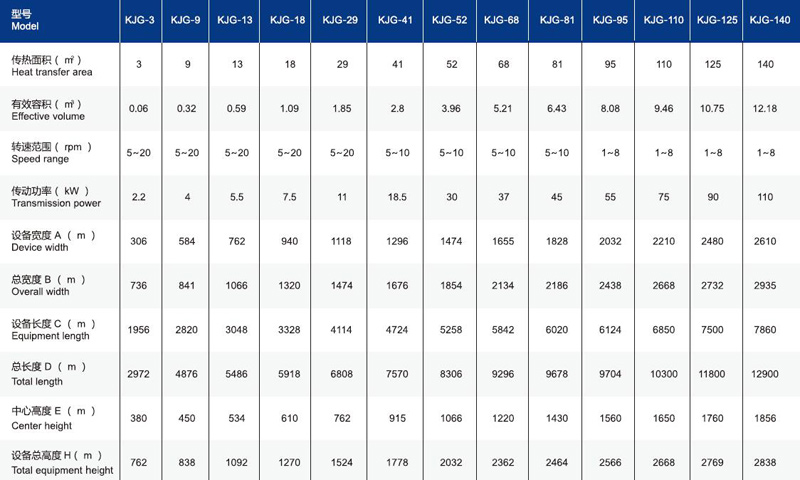

技术参数
